型号：BLE0405C1P

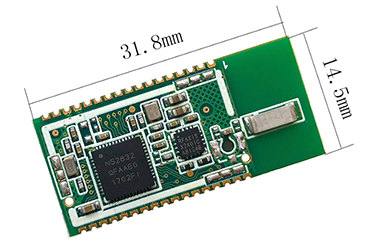

Size：31.8mm * 14.5mm

一、产品概述：

    金瓯BLE0405C1P蓝牙模块为本公司自主开发的智能型无线数据传输产品，是低成本，低功耗，高效率的无线数据传输方案.模块采用了 nRF52832 芯片，支持最新推出的蓝牙5.0协议规范,整体性能更优化，智能化，非常适合便携式医疗设备，可穿戴设备，智能家居等应用场景。
    提供的是“交钥匙”式服务，从模块、SDK、调试工具到完整的技术支持文档，一站式全部提供，缩短开发周期。

1、BLE 5.0 数据传输模块：

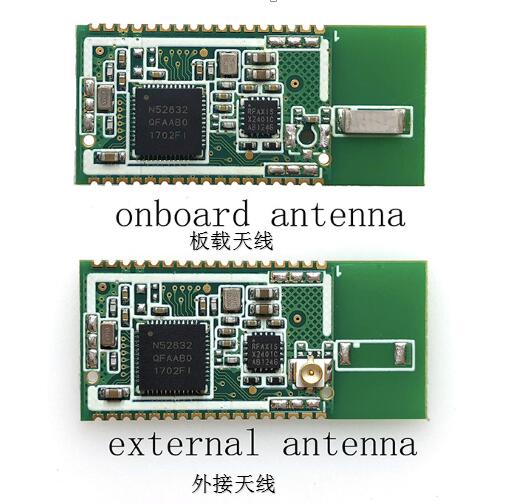

     BLE 5.0 数据传输模块集成了蓝牙 5.0 低功耗协议栈的硬件电路板，包含BLE 芯片、射频电路、晶体振荡器、天线（PCB 天线、陶瓷天线或 IPEX 接口）以及一些必要的被动元件。通过标准的硬件接口 UART与主控制器（MCU）或传感器连接，将数据通过蓝牙无线方式进行传输。
     BLE 5.0 数据传输模块核心价值在于，开发者无需深入研究复杂的蓝牙协议，只需通过简单的串口（UART）指令，就能让设备具备蓝牙无线通信能力。

2、BLE 5.0 相比之前版本的核心优势：

     BLE 5.0 并非简单的版本迭代，而是带来了多项革命性的提升：
     速度更快：理论传输速度从 BLE 4.2 的 1Mbps 提升到 2Mbps，在实际应用中，数据传输效率几乎翻倍，响应更迅速。
     距离更远：通过引入 LE Coded PHY（长距离模式），传输距离大幅提升，理论可达 300米（视距，空旷环境），是 BLE 4.2 的 4 倍。这使得其应用场景从室内扩展到了室外。
     广播容量更大：广播数据包容量从 37 字节增加到 255 字节。这意味着设备可以在广播中携带更多信息（如传感器数据、设备名称、服务列表等），甚至可以实现无连接数据传输（例如，信标 Beacon 应用），进一步降低功耗。
     更好的共存性与抗干扰性：改进了信道选择算法，减少了 Wi-Fi 和其他 2.4GHz 设备的干扰。

3、模块的典型工作模式

     BLE 模块大都支持以下两种基本角色模式，可通过 AT 指令切换：
    从机模式（Peripheral）：
     通常作为数据提供者（如传感器节点）。
     主动广播自身存在，等待被手机、网关等中心设备连接。
     连接后，与中心设备进行双向数据通信。
     典型应用：智能手环、心率带、智能门锁。
    主机模式（Central）：
     通常作为数据收集者（如手机、网关）。
     主动扫描周围的从机设备，并发起连接。
     可以同时连接多个从机设备。
     典型应用：手机 APP、中央控制器、数据采集网关。
    广播模式（Broadcaster / Observer）：
     一种特殊的无连接模式。
     Broadcaster（广播者）：只发送广播包，不接收响应（如 iBeacon, Eddystone）。
     Observer（观察者）：只扫描和接收广播包，不发起连接。
     功耗极低，适合单向数据发布（如室内定位信标、广告信息推送）。

二、功能描述：

    BLE0405C1P蓝牙模块实现了通过UART口和远端低功耗蓝牙进行数据传输的功能。模块上电运行后会依据ModeSW脚的电平值进入通讯模式或者配置模式。
    通讯模式，模块为从设备蓝牙，作为主设备的远端蓝牙可发现并连接上该模块，进而执行数据传输任务。
    配置模式，用户可对模块进行参数配置，如设备名称、波特率、电源管理模式等。此状态下，模块不可被发现/连接，并且始终处于唤醒状态。
    启用自动休眠(低功耗)模式，模块能在保证可靠通讯的同时显著较小功耗。但启用该功能后，唤醒保持脚起效，当外部处理器向模块发送数据时，必须提前使模块的唤醒保持脚置为高电平，模块不再进入休眠，待数据发送完毕后，再置回低电平。
    如果应用场合对功耗不敏感，可以关闭自动休眠功能，此时模块处于全速工作状态，功耗相对较高，但用户向模块发送数据时，无需控制唤醒保持脚。

三、参数指标

  注1：这里是指两模块间数据对传速率，该值和连接参数有关，如不同的手机和模块传输数据，速率可能会不同。另外要达到最大传输速率，串口波特率请设置成230400。
  注2：该值随连接参数不同而有差异，不同的主设备可能有不同的值，如用不同的手机连接模块，会使模块的功耗不同。
